你了解旋片式真空泵吗?

发布时间: 2022-02-28 浏览量: 460

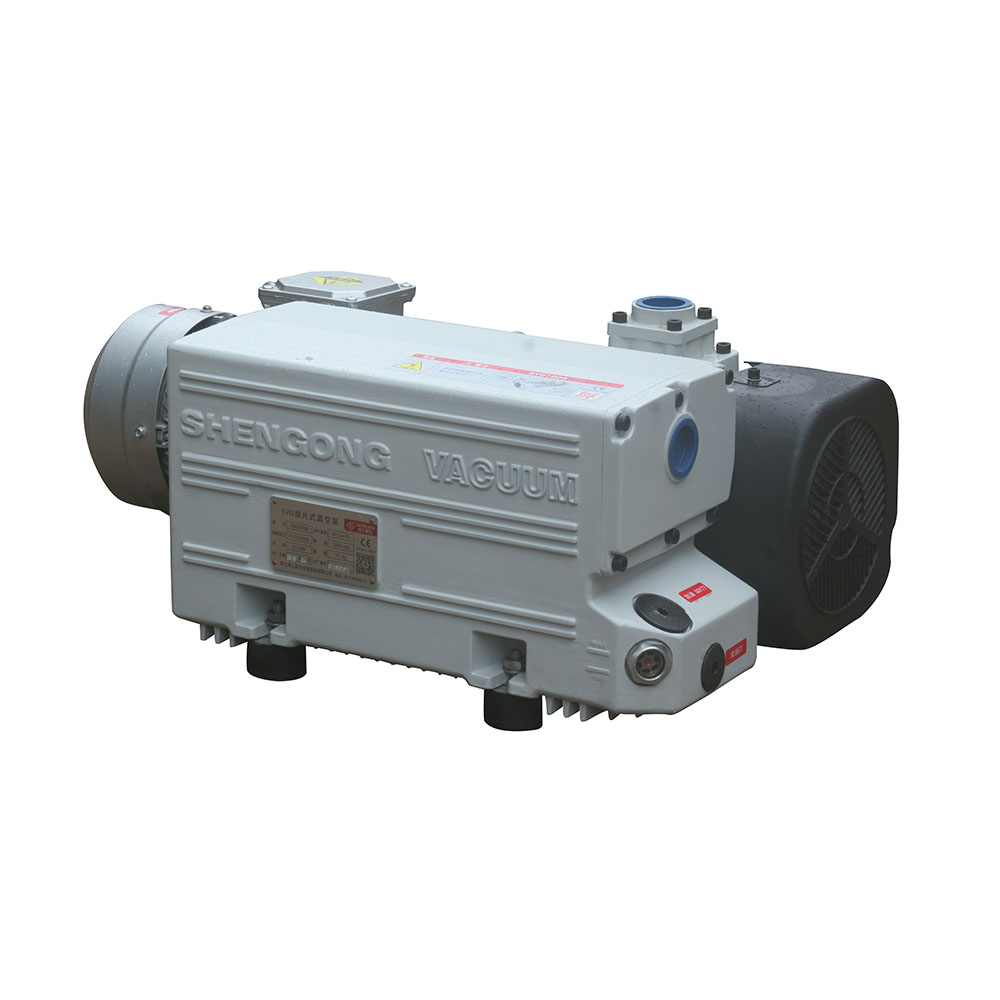

旋片式真空泵:定义泵内偏心安装的转子与定子固定面相切,两个(或以上)旋片在转子槽内滑动(通常为径向)并与定子内壁相接触,将泵腔分为几个可变容积的一种旋转变容积真空泵。通常旋片与泵腔之间的间隙用油来作为密封,因此旋片真空泵一般是油封式机械真空泵。它的抽气速率:4~100L/S(升/秒)、极限压强≤6*10-2Pa(帕)、极限真空≤1.3Pa(帕)。其工作压强范围为101325-1.33×10-2(Pa)属于低真空泵。它可以单独使用,也能够用于其它高真空泵或超高真空泵的前级泵。它已广泛地应用于冶金、机械、军工、电子、化工、轻工、石油及医药等生产和科研部门。


旋片式真空泵的特点:

1、进气口连续畅通大气运转不得超过一分种

2、不适用于抽除对金属有腐蚀的,对泵油起化学反应的,带有颗粒尘埃的气体,以及含氧过高的,有爆炸性的,有毒的气体

3、体积小、重量轻、噪音低

4、设有气镇阀,可抽除少量水蒸气;在环境温度五摄氏度到四十摄氏度范围内,进气口压强小于1.3X10³帕的条件下允许长期连续运转,被抽气体空气湿度大于百分之九十时,应开气镇阀

5、设有自动防返油止回阀,启动方便

旋片式真空泵的适用范围:

1、气体类型:常温无其它混合物的清洁干燥空气,不能有含其它粉尘及水分的空气

2、工作要求:进口压强在大于6500Pa时连续工作时间,不得超过3分钟以免喷油引起泵损

3、工作要求:进口压强在小于1330pa的条件下,允许长时期连续工作

4、环境温度:真空泵一般在不低于5℃的室温及不高于90%的相对湿度的环境内使用
